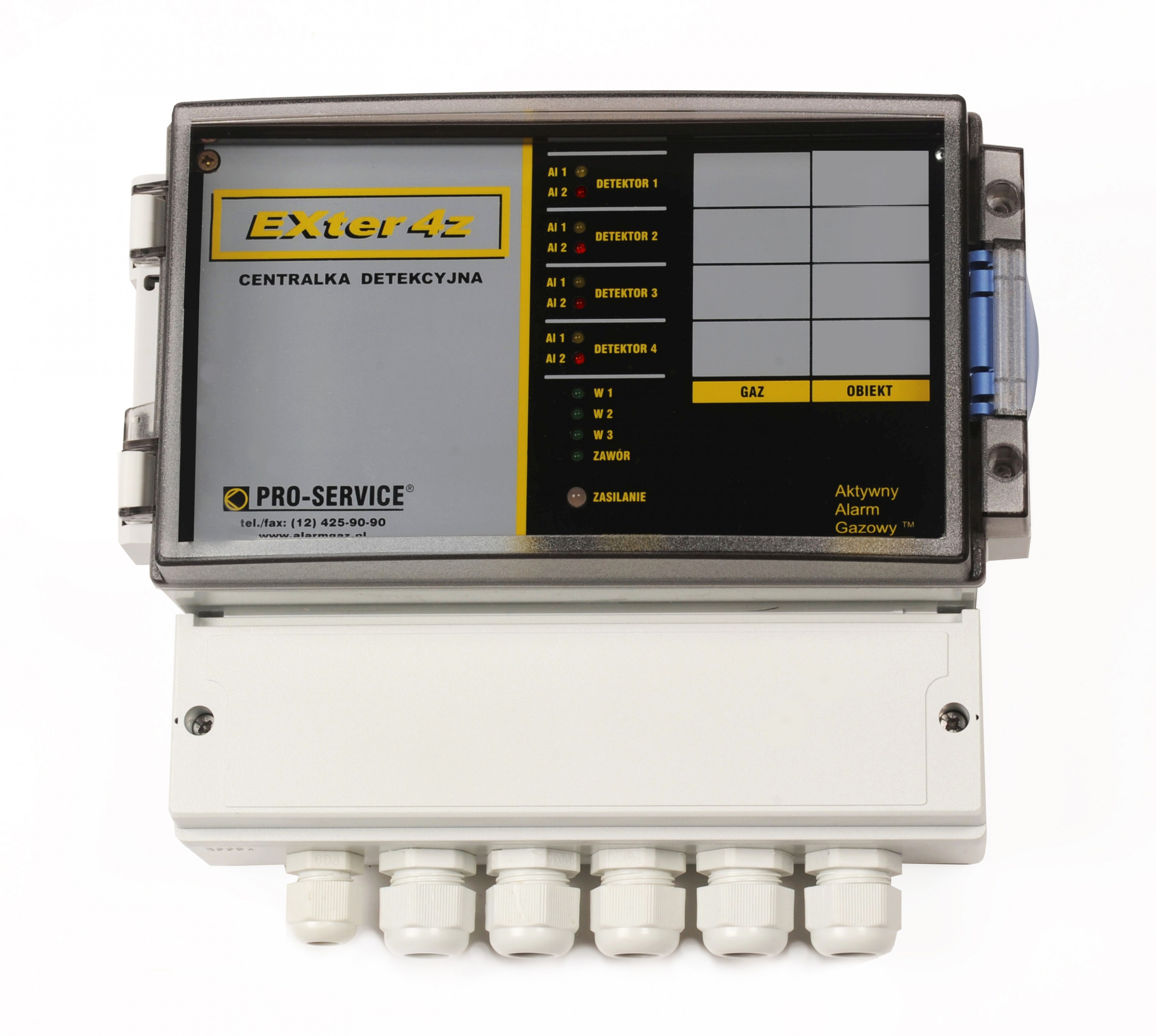

Centralka detekcyjna „EXter4z”

Centralka detekcyjna „EXter4z”  jest nowoczesną, mikroprocesorową jednostką centralną przeznaczoną do pracy w systemach wykrywania (detekcji i pomiaru stężeń) gazów wybuchowych i toksycznych. Jest elementem systemu Aktywny Alarm Gazowy służącego do aktywnej ochrony różnorodnych obiektów przed wybuchami gazów i oparów, umożliwiającego wykrywanie gazów, sygnalizacje i alarmowanie oraz sterowanie zaworami odcinającymi dopływ gazów. Centralka detekcyjna „EXter4z ”  służy do współpracy (zasilania i kontroli) z detektorami o napięciu zasilania 12V i maksymalnym poborze prądu 250mA. Centralka przeznaczona jest do pracy poza strefami zagrożenia wybuchem.
Do centralki można podłączyć od jednego do czterech detektorów. Zasilanie detektorów 12V, zabezpieczone bezpiecznikami polimerowymi.
Zasilanie centralki – napięcie sieciowe ~230V. Podtrzymanie napięcia zasilania – akumulator wewnętrzny 12V/1,3Ah, czas do 1godz.
W zależności od wersji może posiadać różne rodzaje wejść :
- prądowe : ciągłe (4…20mA), lub dwuprogowe 4/8/12mA
- napięciowe 12V typu NO lub NC, dwa wejścia dla jednego detektora sygnalizujące przekroczenie progów alarmowych Al1 i Al2.
- cyfrowe - łącze RS485, protokół Modbus RTU, detektory o adresach 1…4

Wyjścia:
- przekaźnikowe –  3 przekaźniki, ze stykami NO/NC, sygnalizujące przekroczenie progów alarmowych Al1 i Al2. Trzeci przekaźnik sygnalizuje przekroczenie progów alarmowych Al1 lub Al2 (przełączanie zworką)
- napięciowe 12V (typu OC-NO), dwa wyjścia sygnalizujące przekroczenie progów alarmowych Al1 i Al2.
- impulsowe 12V  - wysokoprądowe, do sterowania cewkami zaworów odcinających
- cyfrowe - łącze RS485, protokół Modbus RTU – (opcja, nie dotyczy wersji z wej. RS485)
Sygnalizacja optyczna i akustyczna przekroczenia progów alarmowych Al1 i Al2, sygnalizacja optyczna zasilania sieciowego i akumulatorowego, pamięci alarmów , awarii (wersje centralki z wej. prądowymi i RS485)  i wysterowania wyjść.
Wyświetlanie wyniku pomiarowego (wyświetlacz LCD) –opcja.
Obudowa z tworzywa sztucznego ABS, wpusty kablowy (dławice) 1 x PG9,  5 x PG13,5.

Wersje:
- EXter4z /D – centrala 4-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2)
- EXter4z /D/RS-WY – centrala 4-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2) i wyjściem RS485 (protokół Modbus RTU)
- EXter4z /S – centrala 4-detektorowa z wejściami prądowymi 4…20mA lub 4/8/12mA i kontrolą linii
- EXter4z /S/P – centrala 4-detektorowa z wejściami prądowymi 4…20mA,  kontrolą linii, wyświetlanie wyników pomiarowych (wyświetlacz LCD)
- EXter4z /S/RS-WY – centrala 4-detektorowa z wejściami prądowymi 4/8/12mA, kontrolą linii i wyjściem RS485 (protokół Modbus RTU)
- EXter4z /S/P/RS-WY – centrala 4-detektorowa z wejściami prądowymi 4…20mA, kontrolą linii, wyświetlanie wyników pomiarowych (wyświetlacz LCD), wyjście RS485 (protokół Modbus RTU)
- EXter4z /RS485 – centrala 4-detektorowa z wejściem RS485 (protokół Modbus RTU)
- EXter4z /P/RS485 – centrala 4-detektorowa z wejściem RS485 (protokół Modbus RTU), wyświetlanie wyników pomiarowych (wyświetlacz LCD)

Centralki z wejściami NC/NO (/D) lub z wejściami prądowymi 4-20mA (/S)

pdfCentrala detekcyjna EXter4z_D(S) - deklaracja zgodności
pdfCentrala detekcyjna EXter4z_D(S) - instrukcja obsługi
pdfCentrala detekcyjna EXter4z_D(S) - karta produktu

Centralki z wejściami RS485 (/RS485)

pdfCentrala detekcyjna EXter4z_RS485 - deklaracja zgodności
pdfCentrala detekcyjna EXter4z_RS485 - instrukcja obsługi
pdfCentrala detekcyjna EXter4z_RS485 - karta produktu
